产品概况
SY-SPR-scanner雷达透波率测量系统是新益技术面向汽车天线测试,雷达罩天线测试机构推出的一款雷达罩整机测试解决方案。
适用范围

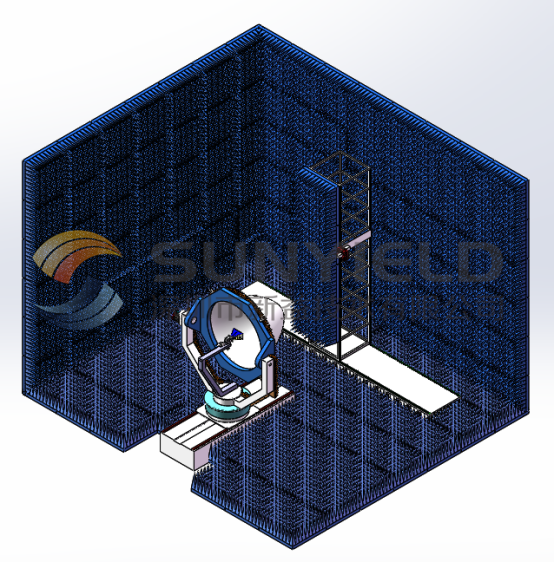

SY-SPR-scanner支持透波率测试、旁瓣测试、波束宽度测试,通过硬件设备的选配还可以支持至毫米波的测试。通过五轴转台旋转可以实现对雷达罩辐射性能的全面检测。

1_1

测试能力
频率范围:From 5.85GHz~ upto 18GHz(可扩展);
测试项目:透波率、旁瓣、波束宽度等
系统配置
微波暗室,尺寸根据设计制定;
平面扫描架,配备高精度3轴扫描架转轴,开口波导探头根据客户需求定制;
五轴转台,参数可参考下表,支持定制;
转台参数(可选)

五轴转台 承重 精度 分辨度
方位轴 ≤100kg 0.05° 0.02°
俯仰轴 ≤100kg 0.05° 0.02°
平移轴 ≤100kg 0.05mm 0.02mm
俯仰轴 0.03° 0.02°
方位轴 0.03° 0.02°



可联系销售,获取雷达透波率测量系统更多型号资料。
