Sunvey Gnss(Global Navigation Satellite System) Measurement

背景:

         随着可移动设备的广泛使用,定位软件的运用也越来越广泛,全球有四大卫星定位系统:美国GPS、欧盟GALILEO、俄罗斯GLONASS、中国“北斗”,目前市面上的测试软件往往仅能测试GPS性能,而国内手机或其他类型的接收机已经开始装备GLONASS和北斗定位模块,这就迫切需要新的测试软件来支持。

         为提供一种能够真实、准确反映GPS、GLONASS、北斗接收机在实际运用中性能的解决方案,新益技术在研发上投入大量人力物力,经过大量实验、反复验证,在业界常用多星定位测试方法的基础上,推出了能够重复执行并精确测量的SGM (Sunvey Gnss Measurement)测试解决方案。该方案不仅稳定性优异还填补了目前GPS测试技术上的空白,从客户的角度出发增加四种测试模式,提供了Multi Satellites(多星灵敏度测试),Multi Satellites Estimate(多星预估测试),Single Satellites Estimate(单星预估测试),C/N0 Measurement(单星C/N0测试)和MSC/N0 Measurement(多星C/N0测试)5种测试选择。

SGM4

Gnss测试原理图



功能:

         ♦测试手机等卫星定位信号的接收机接收GPS、GLONASS、北斗信号的灵敏度。

         ♦显示信号强弱的分布情况及3D方向图。

         ♦多星灵敏度测试、多星预估测试、单星预估测试、单星C/N0测试、多星C/N0测试多种测试模式。

特点:

         ♦广泛支持GPS、GLONASS、北斗测试。

         ♦弥补其他测试厂商对C/N0没有输出的不足,支持单星C/N0测试、多星C/N0测试。

         ♦支持多种测量方式,灵活应用,满足用户各种需求。



SGM软件界面:

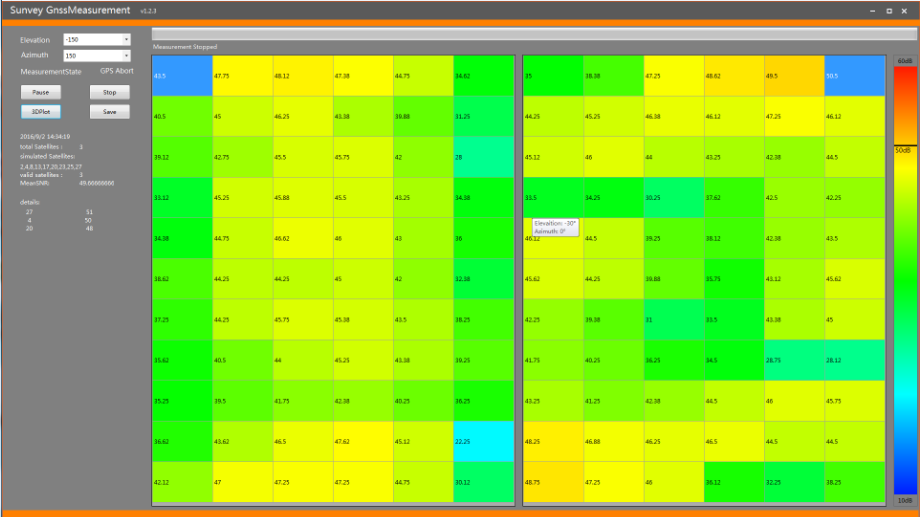

SGM测试信号强弱分布图:

SGM 信号强弱分布图

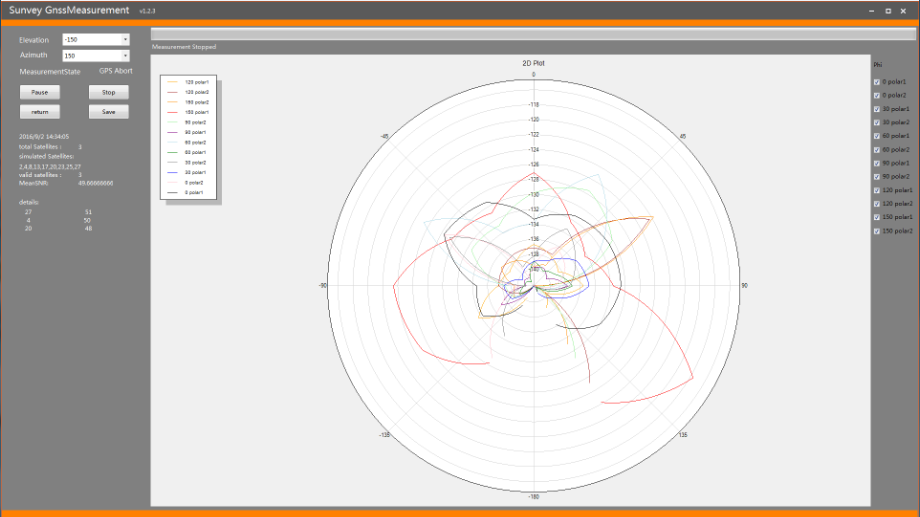

SGM测试2D方向图:

SGM 2D图

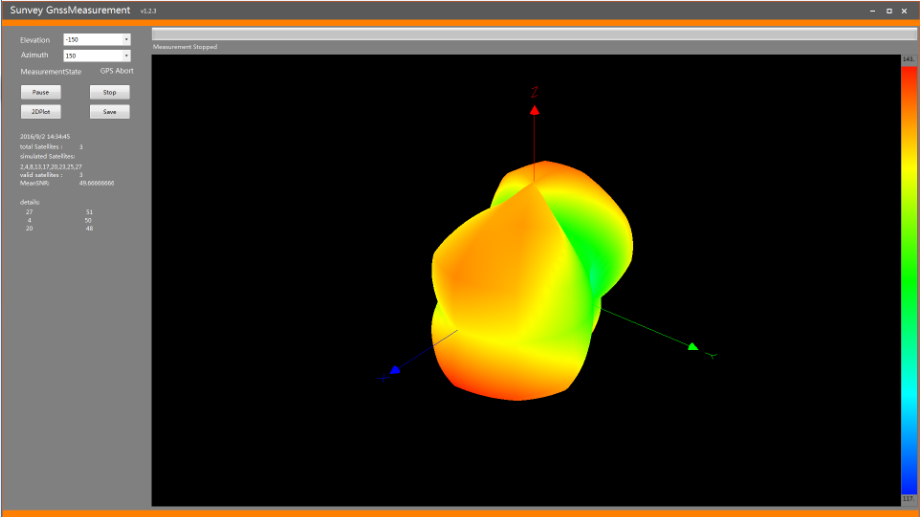

SGM测试3D方向图:

SGM 3D图
