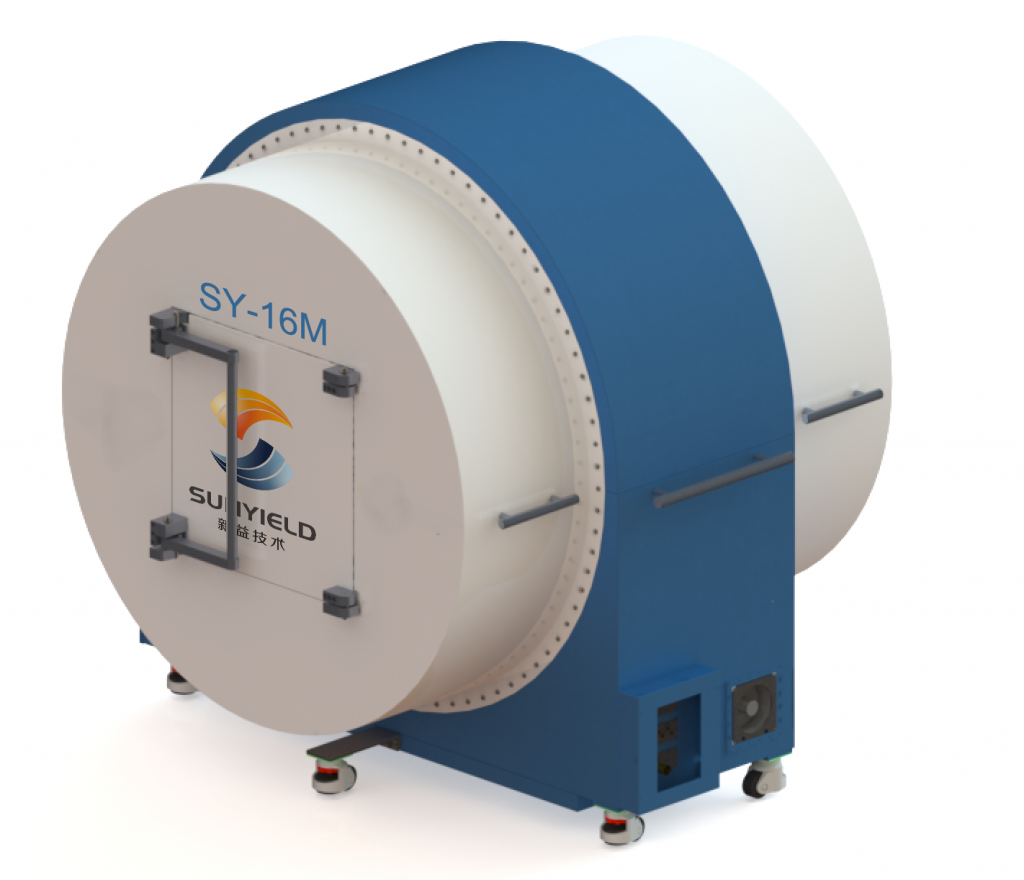

SY-16M天线测量系统草稿

小型可移动天线测量系统，自带屏蔽暗室，占地小，可以灵活移动，降低暗室搬迁成本。支持650MHz－7.5GHz，6GHz－18GHz两个版本，适用于小型天线测量，广泛应用于手机天线厂商，小型天线的研发、产线一致性验证等，是新益销量最大的产品。

基本参数

探头数	16个
测试频率范围	650MHz-7.5GHz、6GHz-18GHz
屏蔽效能	≤-80dB(SY-16M)
被测设备（DUT）最大尺寸	36cm
被测设备的最大重量	15kg
典型动态范围	60-80dB
探头阵列直径（内径）	1.20m
*外观尺寸(LWH)*	182017001950mm (SY-16M)
在相同频带的探头之间的角度	22.5°

系统兼容性

矢量网络分析仪：

Keysight ENA/PNA Series, AV3672C-S, AV3672B, R&S ZNB8 Series，Anritsu MS46522B

综合测试仪：

Rohde & Schwarz：CMW 270/CMW500/CMX 500(5G NR)
Anritsu：MT8820C / MT8821C/ MT8860C/ MT8862A / MT8000A(5G NR)
Star Point：SP8315 /SP6010/ SP9500（5G NR）
Keysight：E7515B（5G NR）,8960

信号源：

E4438C / N5182B / N7172B

系统特点

便捷可移

本系统自带暗室，体积远小于传统暗室，从根本上解决了传统暗室空间偏大（对客户放置空间有特殊要求）、需要安装、不便移动等问题。系统可以任意方向移动而不影响其性能，能很便捷地进行测试系统空间方位的移动、搬迁、部门共享等。

成本更低

无需搭建屏蔽暗室，移动使用不需要搬迁暗室，成本更低。

快速测量

系统采用多探头环状对称分布，正常测量情况下，水平方向只需旋转180°即可对被测物进行完整的3D测量，测量速度远远高于其它探头分布类型的测量系统。

实时展示

配套分析软件提供实时计算和展示功能，可以实时查看有源、无源方向图；实时查看有源功率、灵敏度。

功能强大

支持650MHz-7.5GHz频段的2G、3G、4G、5G、WIFI、GPS、BT等绝大多数制式的有源测试，支持同频段的无源测试。通过升级，可实现6GHz-18GHz高频版本无源测试。

兼容性强

兼容是德科技、罗德施瓦兹、安立、星河亮点、41所等常用网络分析仪、综合测试仪。

平滑升级

经过软、硬件升级，系统即可进行LTE-CA测试、两步法MIMO测试。也可以升级支持6GHz-18GHz高频版本无源测试。

可测量参数

有源测量制式			有源测量参数	无源测试参数
GSM	GPRS	EDGE	TRP	2D/3D方向图	方向性系数	增益	最小增益
HSDPA	HSUPA	WCDMA	TIS	半球增益	球面平均增益	极化增益	上半球增益
TD-SCDMA	LTE-TDD	LTE-FDD	EIRP	效率	效率百分比	上半球效率	下半球效率
NSA	SA	eMTC	EIS	交叉极化比	交叉极化前后比	波瓣宽度	副瓣
802.11_a/b/g/n/ac/ax	BDR/EDR BLE DTM	CDMA2000	辐射方向图	第一下副瓣	第一下副瓣抑制	第一上瓣	第一上瓣抑制
CDMA2000 1xEvDO	CDMA2000 1xRTT	NB-Iot		上瓣抑制	零深	下零深填充	轴比
Cat 1	GPS	GLONSS		旁瓣电平	最大电平	最小电平	下降电平
北斗	Throughput；	支持信令和非信令测试；		前后比	不圆度	最大波束指向	扇区功率比
支持RSE测试；	Wi-Fi 吞吐量： Wi-Fi MIMO（4×42×2）			下倾角精度	波束偏移	相位中心	ECC

测试速度

有源测试时间	无源测试时间
功率实时测试： 1秒灵敏度实时测试：10秒 TRP测试（1Ch）：20秒-40秒 TIS测试（1Ch）：1-8分钟查看方向图：实时	10频点测试（X1状态下）：小于2分钟查看方向图：实时
