小型可移动天线测量系统,自带屏蔽暗室,占地小,可以灵活移动,降低暗室搬迁成本。支持650MHz-7.5GHz,6GHz-18GHz两个版本,适用于小型天线测量,广泛应用于手机天线厂商,小型天线的研发、产线一致性验证等,是新益销量最大的产品。

  • 基本参数:

探头数:16个

测试频率范围:650MHz-7.5GHz、6GHz-18GHz

屏蔽效能:≤-80dB(SY-16M)

被测设备(DUT)最大尺寸:36cm

被测设备的最大重量:15kg

典型动态范围:60-80dB

探头阵列直径(内径):1.20m

外观尺寸(L*W*H): 1820*1700*1950mm (SY-16M)

在相同频带的探头之间的角度:22.5°

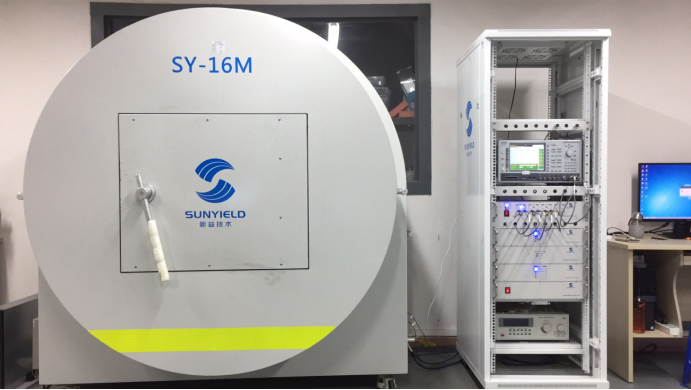

SY-16M



  • 系统特点:

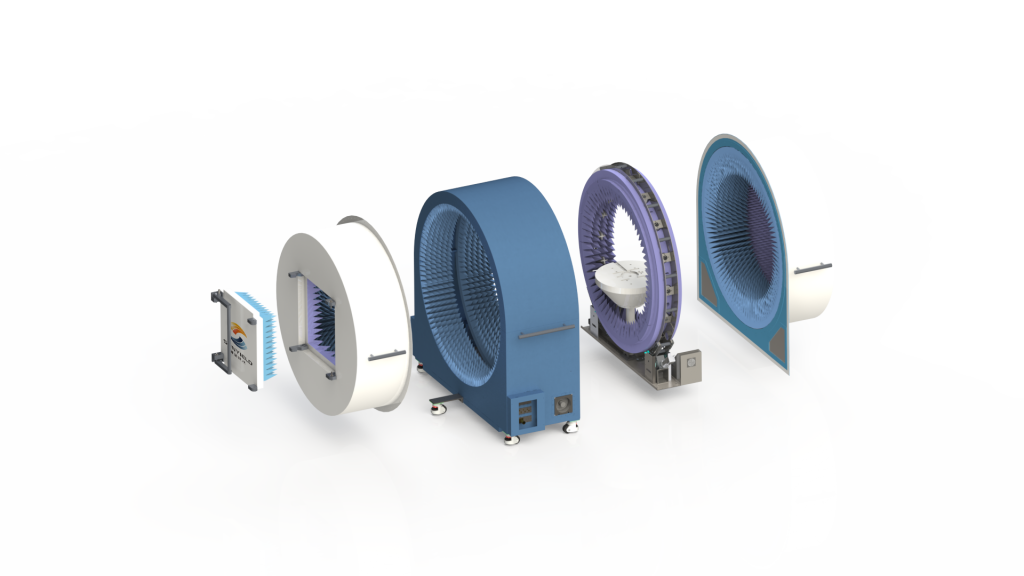

                          便捷可移本系统自带暗室,体积远小于传统暗室,从根本上解决了传统暗室空间偏大(对客户放置空间有特殊要求)、需要安装、不便移动等问题。系统可以任意方

                          向移动而不影响其性能,能 很便捷地进行测试系统空间方位的移动、搬迁、部门共享等。

                          成本更低无需搭建屏蔽暗室,移动使用不需要搬迁暗室,成本更低。

                         速测量系统采用多探头环状对称分布,正常测量情况下,水平方向只需旋转180°即可对被测物进行完整的3D测量,测量速度远远高于其它探头分布类型的测量系

                          统。

                          实时展示配套分析软件提供实时计算和展示功能,可以实时查看有源、无源方向图;实时查看有源功率、灵敏度。

                          功能强大:支持650MHz-7.5GHz频段的2G、3G、4G、5G、WIFI、GPS、BT等绝大多数制式的有源测试,支持同频段的无源测试。通过升级,可实现6GHz-18GHz高频版本

                          无源测试。

                          兼容性强兼容是德科技、罗德施瓦兹、安立、星河亮点、41所等常用网络分析仪、综合测试仪。

                          平滑升级经过软、硬件升级,系统即可进行LTE-CA测试、两步法MIMO测试。也可以升级支持6GHz-18GHz高频版本无源测试。



  • 可测量参数:

有源测量制式 2G: GSM、GPRS 、EDGE、HSDPA、HSUPA
3G: WCDMA、TD-SCDMA
CDMA2000 、CDMA2000 1xEvDO、CDMA2000 1xRTT
4G: LTE-TDD、LTE-FDD
5G: NSA、SA
Wi-Fi:802.11_a/b/g/n/ac/ax
Bluetooth: BDR/EDR BLE DTM
物联网: eMTC、NB-Iot、Cat 1
卫星定位:GPS、GLONSS、北斗

支持信令和非信令测试;
支持RSE测试;
Wi-Fi 吞吐量: Wi-Fi MIMO(4×4、2×2) Throughput
有源测量参数 TRP、TIS、EIRP、EIS、辐射方向图
无源测试参数 2D/3D方向图、方向性系数、
增益、最小增益、极化增益、上半球增益、半球增益、球面平均增益、
效率、效率百分比、上半球效率、下半球效率、
交叉极化比、交叉极化前后比、
波瓣宽度、副瓣、第一下副瓣、第一下副瓣抑制
、 第一上瓣、第一上瓣抑制、上瓣抑制、
旁瓣电平、最大电平、最小电平、下降电平、
零深、下零深填充、
前后比、不圆度、最大波束指向、
扇区功率比、扇区功率比、下倾角精度、波束偏移、 轴比、
相位中心、ECC

                                                   3e21     pguo



  • 测试速度:

有源测试时间: 无源测试时间:
功率实时测试: 1秒

灵敏度实时测试:10秒

TRP测试(1Ch):20秒-40秒

TIS测试(1Ch):1-8分钟

查看方向图:实时

10频点测试(X1状态下):小于2分钟

查看方向图:实时

32wq



  • 量重复性:

测试项目 重复性
TRP <±0.3dB
TIS <±0.5dB
Efficiency ±0.2dB(650MHz-6GHz)
  ±0.3dB(6GHz-18GHz)
Gain ±0.2dB(650MHz-6GHz)
  ±0.3dB(6GHz-18GHz)

  • 测量准确度:

测试项目 准确度
TRP ±0.5dB
TIS ±1.0dB

本系统测试的近场数据,通过近场到远场的转换,能得到准确可靠的远场数据,这是目前市场上同类产品所无法比拟的。

  • 系统兼容性

矢量网络分析仪:

Keysight ENA/PNA Series, AV3672C-S, AV3672B, R&S ZNB8 Series,Anritsu MS46522B

综合测试仪:

Rohde & Schwarz:CMW 270/CMW500/CMX 500(5G NR)
Anritsu:MT8820C / MT8821C/ MT8860C/ MT8862A / MT8000A(5G NR)
Star Point:SP8315 /SP6010/ SP9500(5G NR)
Keysight:E7515B(5G NR),8960

信号源:

E4438C / N5182B / N7172B
