产品概况
SYCR系列是新益针对毫米波雷达频带宽、体积小的特性,面向毫米波探测领域推出的适用于不同尺寸的紧缩场测量系列系统,能为毫米波雷达测试设计搭建极佳的实验环境。 主要应用于汽车雷达及其组件测试,毫米波军用/警用雷达产品测试,民用毫米波天线测试(毫米波反射面天线、5G毫米波通信天线)。

SYCR系列适用于各种毫米波雷达测试,系统采用一体式卷边反射面表面粗糙度<20um(RMS),相较常规锯齿反射面更加节省空间。同时采用偏置馈源设计,同时适用于有源和无源测试,会在一定的纵向距离内形成一个椭圆状静区空间,使用网络分析仪或频谱分析仪及对应的扩频组件,均可进行(有源/无源)测试。配备多维承物转台,根据用户需要定制测试工装和电动辅助轴,可自由选择当下所需要测试的截面。使用需搭配全屏蔽无反射微波暗室,配备可调馈源夹具及对应频段波纹喇叭馈源。同时兼备可移动式基座,方便用户安置及部署。

适用范围

适用对象:

1. 毫米波天线
2. 雷达
3. 毫米波探测装置

测试模式:  适用有源/无源

适用被测物尺寸: ≤设计静区尺寸

测试配置 :

1. 无源测试使用网络分析仪及对应的扩频组件
2. 有源测试使用频谱分析仪及对应的扩频组件

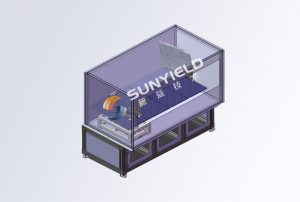

图:SYCR-Mobile紧缩场测量系统效果图

测试能力

  • 频率范围:6GHz~ 200GHz;
  • 静区幅度锥削:≤±1dB
  • 静区幅度起伏:≤±0.5dB
  • 静区相位锥削:≤±5° (<18Ghz)
  • 反射面投影尺寸:0.3m~ 3.6m
  • 反射面平面度(RMS):<20um
  • 测试范围:毫米波天线(模块)的辐射性能;
  • 测试项目:(1)被测物有源/无源方向图    (2)被测物有源及无源增益    (3)交叉极化鉴别率    (4) 各类移动标准通信制式   (5)雷达目标模拟    (6)RCS测试方向图

系统配置

  • 一体式卷边反射面表面粗糙度<20um(RMS),相较常规锯齿反射面更加节省空间;
  • 一维承物转台,可根据用户需要定制测试工装和电动辅助轴;
  • 全屏蔽无反射微波暗室;
  • 可调馈源夹具及对应频段波纹喇叭馈源;
  • 可移动式基座,方便用户安置及部署;

系统参数
根据用户对不同静区尺寸的需求可以提供0.3米~3.6米投影口径的反射面供选择,可以提供0.1米~1.6米的静区。

应用场景

  • 汽车雷达及其组件测试;
  • 毫米波军用/警用雷达产品测试;
  • 全屏蔽无反射微波暗室;

软件介绍

1.实时方向图显示;
2.点频、扫频、自定义测试频率支持;
3.方向图矢量数据导出及测试报告生成;
4.兼容主流网络分析仪及频谱分析仪;

SYCR系列紧缩场型号数据

型号 正投影尺寸(mm) 频率范围(GHz) 静区尺寸(mm)

静区性能

幅度锥削 幅度起伏 相位起伏(<18GHz)
SYCR-M700 700*700 10-200 350 ±1dB 1dB ±5°
SYCR-M800 800*800 10-200 400 ±1dB 1dB ±5°
SYCR-M900 900*900 6-200 450 ±1dB 1dB ±5°
SYCR-M1000 1000*1000 6-200 500 ±1dB 1dB ±5°
