助力5G商用，面向5G的紧缩场测试系统

随着5G商用的临近，5G空口射频测试标准也即将完成。为做好5G测试的准备工作，助力5G大规模商用，工信部泰尔实验室联合新益技术展开了面向5G射频空口测试紧缩场系统调试工作。调试工作中新益集成了keysight N5224B的矢量网络分析仪，配合罗德与施瓦茨的频谱仪R&S FSW50信号源R&S SMW200A仪器进行了针对5G射频空口测试的调试。

新益紧缩场系统
新益技术是专业的天线测试系统供应商，可根据客户需求提供不同型号的紧缩场测试系统。

为泰尔承建的紧缩场测试系统频带宽、占地面积小，频率范围为2 GHz-110 GHz，可满足5G规划频段测试，系统采用高精度一体卷边反射面，静区可达900mmX900mm，该系统配合新益5G测试软件可完成5G 技术指标测试。

 图：SYCR紧缩场系统

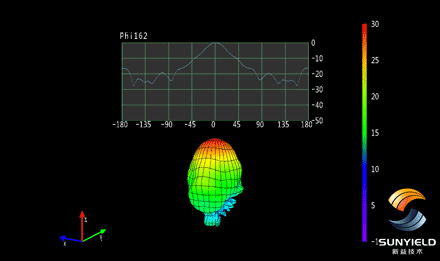

图：3D方向图

紧缩场系统测试指标
该系统能够精准的测试三大部分内容：无源测试，有源发射射频指标，有源接收射频指标。

1.无源测试

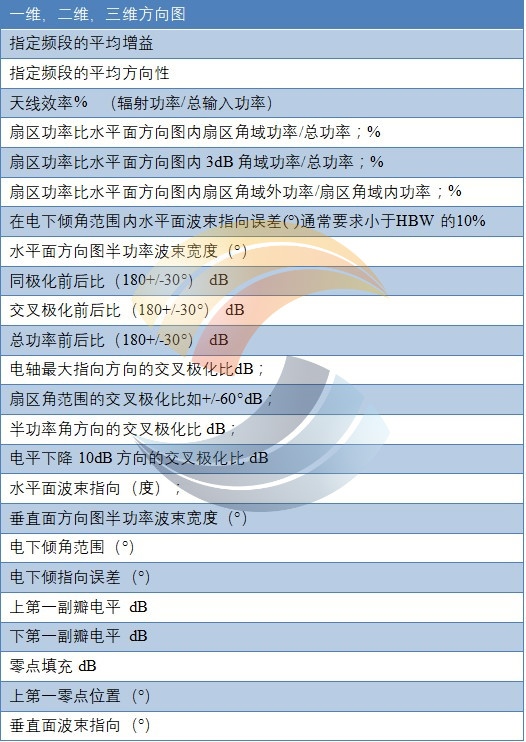

无源测试包括方向图测试，天线增益，天线效率，波瓣宽度，交叉极化等天线指标：

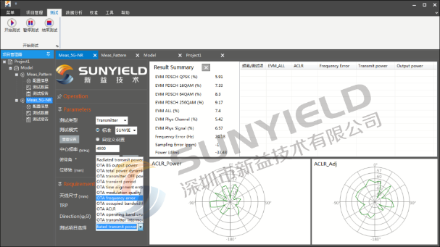

2.发射机指标测试

有源发射射频指标的测试包括第五代通信协议里面的基站有效输出功率(EIRP)，OTA输出总功率动态范围等多项指标；

辐射发射功率(Radiated transmit power)
OTA基站输出功率 (OTA BS output power)
OTA总功率动态范围(OTA Total power dynamic range)
OTA发射关断功率(OTA Transmitter OFF power)
OTA过渡周期(OTA Transient period)
OTA时延误差/时间对其误差(OTA Time alignment error)
OTA调制信号质量（EVM, OTA Modulation quality）
OTA频率误差(OTA Frequency error)
OTA占用带宽（OTA Occupied bandwidth）
OTA邻近信道泄露比（OTA ACLR）
OTA发射杂散（OTA Operating band unwanted emission）
OTA发射互调（OTA Transmitter intermodulation）

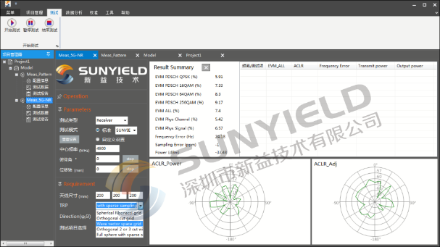

3. 接收机指标测试
有源接收射频指标测试项，包括OTA灵敏度，OTA参考灵敏度，OTA带内阻塞等指标：

OTA灵敏度（OTA sensitivity）
OTA参考灵敏度（OTA reference sensitivity）
OTA动态范围（OTA Dynamic range）
OTA邻道选择性（ACS，OTA adjacent channel selectivity）
OTA带内阻塞（OTA in-band blocking）
OTA带外阻塞（OTA out-of-band blocking）
OTA接收杂散（OTA receiver spurious emissions）
OTA带内选择性（OTA in-channel selectivity）
